高压电容充电电源

高压电容充电电源产品简介

CCMCTC-高压电容充电电源是专门为高压电容充电所设计的，与传统的线性电源相比，它拥有快速的响应时间，高效率和高精度的可调输出，同时它还拥有独特的恒流工作充电模式和放电电路设计，更好的匹配电容充电要求的需要。

产品特点

1.      可耐受长期连续运行或者电容充电用途

2.      输出调节范围：0 ~ 100%额定值连续调节

3.      恒流输出模式充电，充电结束后自动切换至恒压模式

4.      独特的双隔离系统，超强的抗干扰能力

5.      强制风冷，设计坚固可靠

电气参数

1.     输入电压：220V±10%

2.     输出功率范围：2KW ~ 60KW

3.     输出电压范围：5KV/10KV/20KV/30KV/60KV/80KV/100KV/120KV (其他输出电压，请联系我司订制)，输出电压可调

4.     输出极性：正高压或负高压

5.     输出调节方式：10圈电位器或0~10V模拟信号控制或RS通讯接口

6.     源调整率：≤0.5%

7.     负载调整率：≤0.5%

8.     高压纹波：≤0.5%

9.     整机效率：≥85%

10.  保护功能

10.1   输入过压保护

10.2   过温保护

10.3   短路保护

10.4   负载放电保护

11.  冷却方式：强制风冷

12.  尺寸：根据实际输出决定

13.  重量：根据实际输出决定

每一台电源都会在满载、40℃的环境下进行不低于48小时的老化测试。

环境要求

   1.        工作状态

1.1          环境温度：0℃ ~ 40℃

1.2          相对湿度：<90% (无凝露)

1.3          海拔高度：4000m

   2.         非工作状态

  2.1         环境温度-20℃ ~ 60℃

  2.2         相对湿度：10% ~ 90%

  2.3       海拔高度：4000m

安全和注意事项

一、1. 本电源为高压大功率电源，请在专业人员的指示下谨慎操作。

       2.  在开启电源之前请做如下检查

二、1.     电源及其所处环境清洁，干燥。出风口通风正常无异物阻挡。

  2.     在高压输出接口或高压负载附近无任何不相关的物品。

   3.  请确认负载的返回通过后面的接地螺栓良好接地。

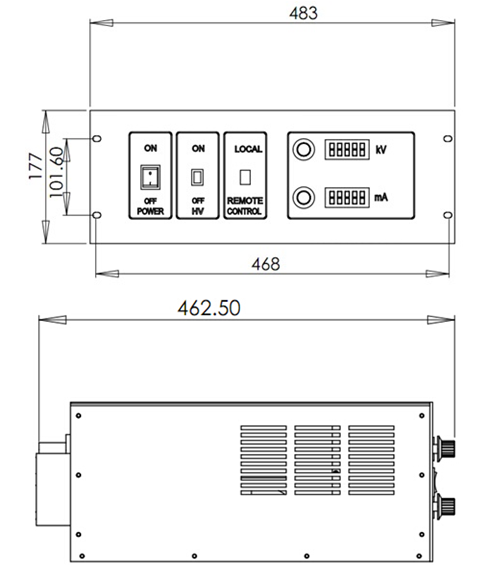

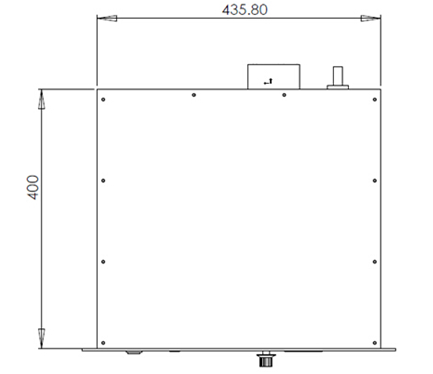

机械尺寸图 （仅供参考）
