大功率高压电源

大功率高压电源产品特点

1.   专业高压电容充电电源。

2.   输出电压1KV/2KV/5KV/10KV/20KV/30KV/40KV/50KV/60KV可选。

3.   输出功率：5KW/10KW/15KW

4.   输出电压电流均可实现0~100%额定值连续可调。

5.   可工作于恒压模式或恒流模式。

6.   最大充放电重复频率：50Hz

7.   充放电重复精度：50Hz时好于2%

8.   强制风冷结构，操作使用简单可靠。

9.   有完整的远程控制功能（模拟量），本地/远程都可以操作（可选）

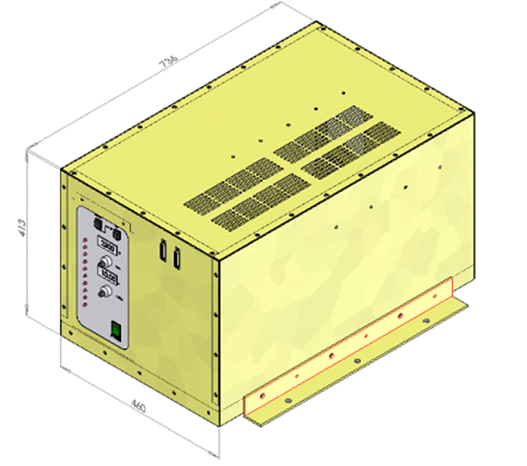

机械尺寸图 (可按照客户需求增加脚轮)

原理介绍

HP系列高压电源主要由四个部分组成：

输入整流部分

三相380V 到440V 的交流电经过这一部分整流滤波变成600V 左右的直流脉动电压。

高频DC/AC 变换

这一级采用全桥IGBT 变换器把脉动直流逆变成高频交流。

串联谐振部分

这一级利用串联的电容和电感实现串联谐振，通过逆变器的电流实际上是正弦波，逆变器以软开关方式工作。

高压AC/DC 变换

这一级利用高压升压变压器和整流装置产生直流高压。针对不同的使用场合配置不同的输出滤波网络，满足用户实际使用要求

工作原理简洁

IGBT 全桥逆变器和串联谐振回路在该电源中起到主要作用。串联谐振逆变器把输入级的电压源变成一个等效的电流源，每一个脉冲相当于一个能量包，经过高压整流后传至输出负载或输出滤波电容。不同的输出电压和电流对应着不同的输出脉冲频率。调整脉冲频率

就可以改变输出电压和电流。

主要技术参数

1.     输入电压：380--440Vac

2.     输出功率：5~20KW

3.     输出电压：10KV/20KV/30KV/40KV/50KV/60KV (其他输出电压，请联系我司订制)，电压连续可调

4.     源调整率：0.1%

5.     负载调整率：0.1%

6.     功率因数：≥0.9

7.     整机效率：≥0.92

8.     输出极性：正高压或负高压（按客户要求）

9.     冷却方式：强制风冷

10.  尺寸：根据实际输出决定

11.  工作温度： -10℃ to 40℃

12.  湿度：<90%

13.  重量：根据实际输出决定

备注：

1.     重复精度取决于负载电容量和充放电频率，范围在0.1% 到2%之间

2.      针对用户的特殊要求，电源输出和电容器之间安装高压隔离开关，避免电容器放电反峰电压损伤电源。

● 该产品接受按需订制。

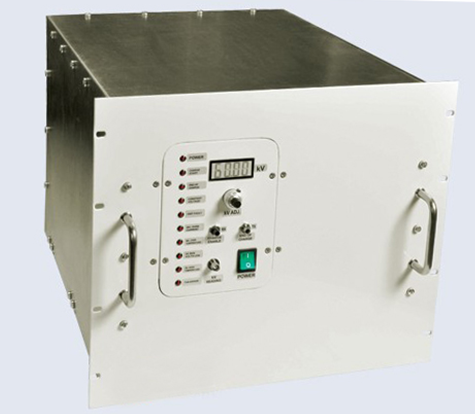

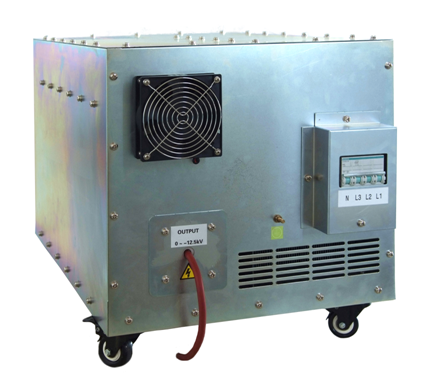

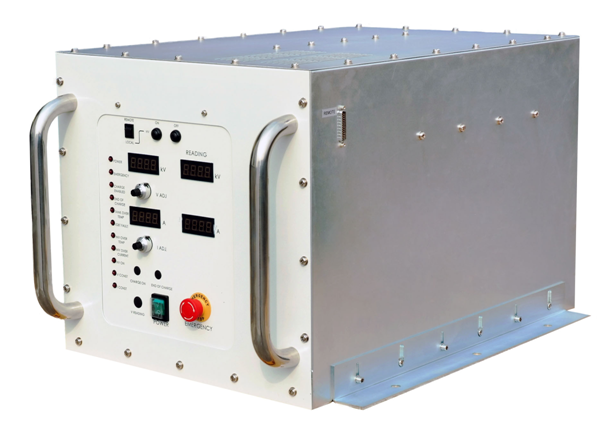

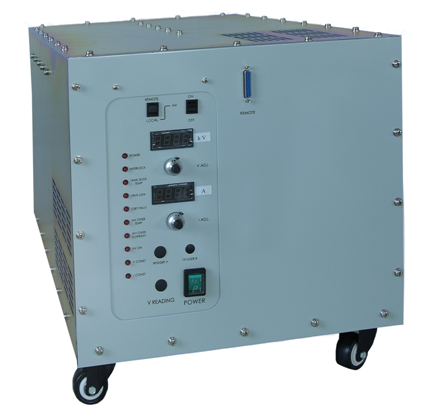

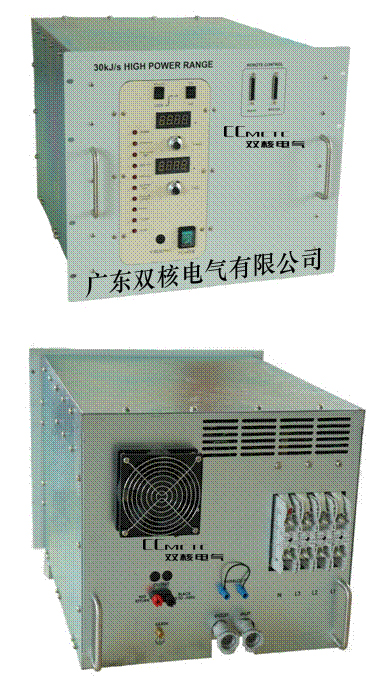

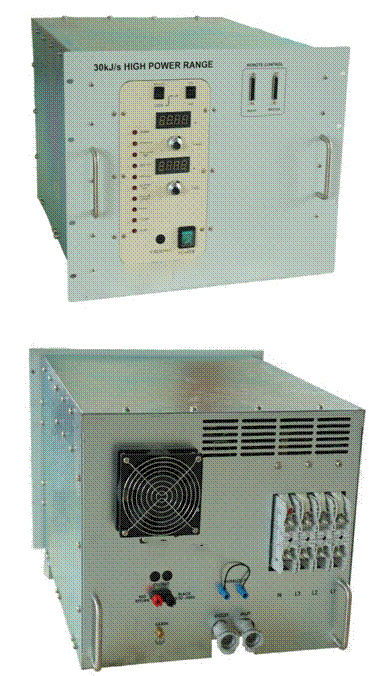

典型案例照片
