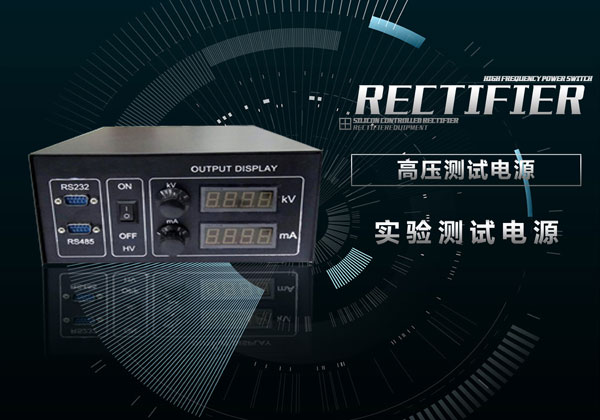

高压测试电源

高压测试电源产品简介

CCMCTC-高压测试电源是一款专为高压测试需求设计的高压开关电源，该电源具有线性电源等级的输出精度，稳定性和低输出纹波，同时与传统线性高压电源相比，该款采用高频开关技术，响应速度更快，效率更高，体积更小并且重量更轻，移动方便，使用起来简单便捷，是实验室测试，产品测试及其他需要高精度高压用途的好选择。

产品特点

1.      恒流恒压工作模式，根据负载情况自动切换工作模式

2.      输出电压0~100%连续可调

3.      输出电流0~100%连续可调

4.      电源可工作与恒压模式或恒流模式。

5.      IGBT串联谐振逆变器频率高达50kHz

6.      强制风冷，设计牢固可靠

电气参数

1.     输入电压：220V±10%

2.     输出功率范围：100W ~ 1KW

3.     输出电压范围：1KV/2KV/3KV/4KV5KV/10KV/20KV/30KV/60KV/80KV/100KV(其他输出电压，请联系我司订制)，输出电压可调

4.     输出电流：0.1A~1A，(其他输出电流，请联系我司订制)，输出电流可调

5.     输出极性：正高压或负高压

6.     输出调节方式：10圈电位器或0~10V模拟信号控制或RS通讯接口

7.     源调整率：≤0.1%
          ≤0.01% (选配)

8.     负载调整率：≤0.1%
            ≤0.01% (选配)

9.     温漂：≤0.1%/℃

10.  时漂：≤0.1%/hour

11.  纹波：≤0.1%

12.  整机效率：≥85%

13.  输出显示：4¹/₂ 数字表

14.  MTBF: 50000小时 @ 25℃

15.  保护

10.1   过流保护

10.2   短路保护

10.3   负载放电保护

16.  冷却方式：强制风冷

17.  尺寸：根据实际输出决定

18.  重量：根据实际输出决定

每一台电源都会在满载、40℃的环境下进行不低于48小时的老化测试。

环境要求

1.              工作状态

1.1  环境温度：-10℃ ~ 40℃

1.2  相对湿度：<90% (non-condensing)

1.3  海拔高度：4000m

2.              非工作状态

2.1  环境温度：-20℃ ~ 60℃

2.2  相对湿度：10% ~ 90%

2.3海拔高度：4000m

安全和注意事项

1.         本电源为高压大功率电源，请在专业人员的指示下谨慎操作。

2.         在开启电源之前请做如下检查

1.     电源及其所处环境清洁，干燥。出风口通风正常无异物阻挡。

2.     在高压输出接口或高压负载附近无任何不相关的物品。

请确认负载的返回通过后面的接地螺栓良好接地。

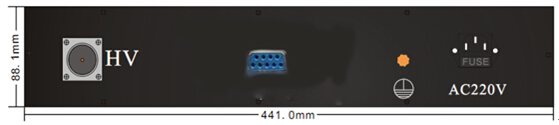

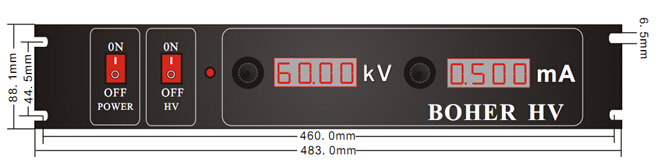

机械尺寸图 （仅供参考）
