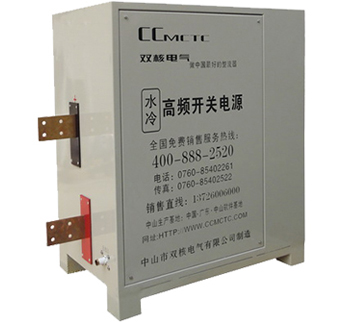

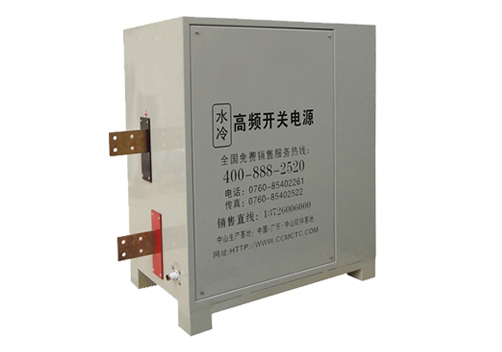

电子换向水处理电源
电子换向水处理电源介绍：
CCMCTC-双核电气整流器设计寿命10年，选材配置及制作工艺均达到出口标准！
CCMCTC-双核电气整流器以西门子IGBT作为主功率器件，zhuanli主变压器核心材料纯铜制作，铁芯采用军工级纳米晶材料,主控制系统采用了多环控制技术,软开关技术，结构上采取了防盐雾酸化措施，多级防护。
CCMCTC-双核电气整流器整机设计结构科学，散热快，稳定性强。出口工艺品质，目前已经广泛应用于各类电镀、镀锌、镀镍、镀锡、镀铬、PCB电镀、低纹波电镀等；
实验、测试老化、电子产品老化、真空镀膜、铝箔化成、腐蚀；
氧化、普通氧化、阳极氧化、硬质氧化、型材氧化；
电解、电解铜、电解铝、电解水处理 ；
加热，太阳能加热，单晶炉加热、多晶炉加热、蓝宝石炉加热、直流加热、感应加热、管道加热、太阳能光伏、光电、冶炼；
充电、汽车充电、电池充电电子线圈感应测试等各种精密表面处理化学处理场所及特殊工艺。
CCMCTC-双核电气整流器按用途可以分为电镀整流器、电解整流器、氧化整流器、加热整流器等，控制系统可电脑集中控制，可带PLC接口，RS485等系统，可升级软开关控制系统，降低损耗，提高效率，达到更大的节能效果，便于管理、提高效率。大功率整流器采用模块化并机组合设计，通过设计N+1冗余电源系统，实现容量扩展，余量大，大大提高整流器的稳定性，不停机持续工作，开机维护。功能有：手动换向（倒极）；自动换向（倒极）；机械式换向（倒极）；电子换向（倒极）；脉冲整流器，单脉冲，双脉冲，正负脉冲，脉冲叠加等，操作方面可实现电流、电压可调，频率、占空比可调等功能！
双核电气目前是大功率的开关电源项目制造者！
（整机功率超800KW，无故障稳定运行6年）！
同时也是大功率的双脉冲脉冲电源制造者！
并且与中海油项目合作提供防腐的低纹波电子换向大功率电源制造者！
与中科院合作量子发电机充电项目通过验收的特种电源制造者！
公司拥有二十项zhuanli技术！
CCMCTC-双核电气
电解整流器
氧化整流器
加热整流器
CCMCTC双核电气整流器技术参数输入电压：进线220V、380V、415V、6000V、10000V、15000V、35000V等
（可按客户需求定制）
输出电压：0-6V 8V 10V 12V 15V 18V 20V 24V 60V 80V 100V 180V 250V 300V 600V 800V 2000V（可按客户需求定制）
输出电流：0-100A 300A 500A 1000A 2000A 3000A 4000A 5000A 6000A 8000A 10000A 12000A 15000A 20000A 30000A 50000A 80000A 120000A（12万安培）（可按客户需求定制）
调节范围：电流/电压在0-100%额定值内连续调节
稳定方式：稳流限压、稳压限流（可切换）
稳压精度：≤±1%
稳流精度：≤±1%
绝缘电阻：输入-输出：≥20MΩ；输入-机壳：≥20MΩ；输出-机壳：≥20MΩ
绝缘强度：输入-输出：AC1500V，10MA，1分钟
输入-机壳：AC1500V，10MA，1分钟
输出-机壳：AC1500V，10MA，1分钟
整机效率：90%
功率因素：95%
工作限度：可满负荷操作
过热保护阀值：整机65~85℃
控制方式：本机控制、防腐远程盒（模拟控制、数字显示指针式显示）
冷却方式：风冷/水冷/油冷/风水冷（可按客户需求定制）
保护功能：缺相、过压、欠压、短路、过流、过热、缺水
CCMCTC-双核电气高频开关电源的优势：
1、 研发整流器主变压器（获国家发明zhuanli实用新型及外观zhuanli），主变压器采用超微晶（又称纳米晶）软磁材料为主变压器铁芯，结构独特，过电面积大、冷却面积大、散热效果好，极易地实现水冷等冷却方式；电气性能优越、耦合性相当好、铜损耗和铁损耗低、转换效率达98%。
2、 多模块、独立单元、柜式组合模式、全密封、全水冷、全风冷、风水冷等等。
3、 比可控硅整流器有明显的节能优势,不但需要无功补偿硅，且功率因数在0.98以上。
4、 支持电镀槽两边起电流模式,控制精度和模块间的均流与均压精度高达1%以内。
5、 模块间采用全数字双通道双热备份的网络控制系统,响应速度快,稳定性安全性强。
6、 采用国内N+1叠加冗余设计,真正的实现不停机维护，实现对生产的无故障运行。
7、 LED数显，全电脑全数字智能控制系统，方便快捷操控生产管理和介入DCS系统。
8 促使电镀层的均匀度、致密性、耐磨性和着色均匀性达到高标准要求。
9、 能全自动补充槽缸内的不足电流。
10、控制方式采用电流控制，控制精准，不受干扰。
11、全电脑全数字智能控制系统,方便生产管理和介入DCS系统，电脑程序里显示并记录数据。
12、 瞬态响应时间为≤20ms 。
13、 采用密封式水冷（风冷）结构，抗腐蚀能力强，水冷散热系统具有快速散热的特点，机休表面温度不超过45℃（进水温度<30℃），风冷散热系统采用军用大功率风机，稳定性高，整机系统散热效果好。
行业选材配置：
1、CCMCTC-主变压器
选用高频钠米晶变压器。该变压器为一种座式结构，该座既是铁芯的保护层，又是变压器的输出端，相较于同类变压器，双核电气的zhuanli变压器增加了冷却水的循环系统通道。在增大变压器导电面积的同时大大降低了变压器发热量。由于我公司zhuanli变压器采用了全新的结构形式，其生产制作的一致性高，特别适用于大功率电源的生产制造！
2、CCMCTC-IGBT
IGBT模块是开关电源逆变环节的核心部件。IGBT选用合理与否对开关电源运行的可靠性具有决定性作用。我公司选用原装品牌（原西门子）英飞凌IGBT模块，而且是西门子模块—KS4系列，该模块热性稳定、工艺成熟、参数齐全，是大功率高频开关电源的核心器件模块！
3、CCMCTC-三相整流桥
其内部结构为全桥式整流电路，决定三相整流桥质量的主要因素是管芯及封装工艺。本公司三相整流桥选用原装品牌SANREX整流桥！
4、CCMCTC-输出整流管
输出整流管选型的关键是正向导通压降的大小及各管的一致性。我公司选用台湾AN(原摩托罗拉）的肖特基！
5、CCMCTC-空气开关
空气开关既是开关电源的三相电输入的控制器件，又是开关电源运行的保护器件。其作用不可忽视。我公司选用的施耐德新型空气开关!
6、CCMCTC-冷却通水水管
通水水管要求--耐高温、耐高压、抗寒冷、防腐蚀，容易成型清洗维护。我公司选用日丰铝塑管作为电源设备的核心通水水管。大大提高了整机使用寿命！
7、CCMCTC-散热铝板
选用高纯度优质纯铝精加工设计制作，铝板厚度达42MM，特点：提高了整机的散热效果高，提高了设备的防腐性能，延长整机寿命！
8、CCMCTC-控制系统
整机控制系统采用目前先进的电流型控制系统，N+1备份功率冗余方案。该控制系统均流效果好，误差小，稳流稳压精度高！
9、CCMCTC-电源机柜
选用冷轧铁板制作（厚2T）深加工防腐喷涂处理，外形美观、科学！抗震、防腐性强！可实现远距离运输搬运及长时间使用！
10、CCMCTC-螺丝
整机组装选用不锈钢螺丝！美观、防腐性能强，使用寿命长！
11、CCMCTC-电源输出铜排
选用无氧紫铜，设计过电流面积不超2.5A/每平方！整机输出电流部分整体温升一致，发热量小！电源在大功率输出状态下降低整机发热量，减小电子器件的发热老化，提高了电源的稳定性！
广东双核电气有限公司位于中国.广东.中山.软件基地.信息科技产业园，专业从事大功率高频开关电源、高精密直流电源、可控硅整流器、新型IGBT中频加热电源、大功率电解整流装置、电动车充电器、工业冷冻机冷水设备等产品研发、生产、销售一体的高科技企业。公司产品的核心技术已申报并荣获多项国家zhuanli!产品广泛应用于：电镀、电解、氧化、电泳、冶炼、水处理环保、加热、太阳能光伏、单晶炉加热、电动车充电等领域！
