高频直流电源与开关电源对比

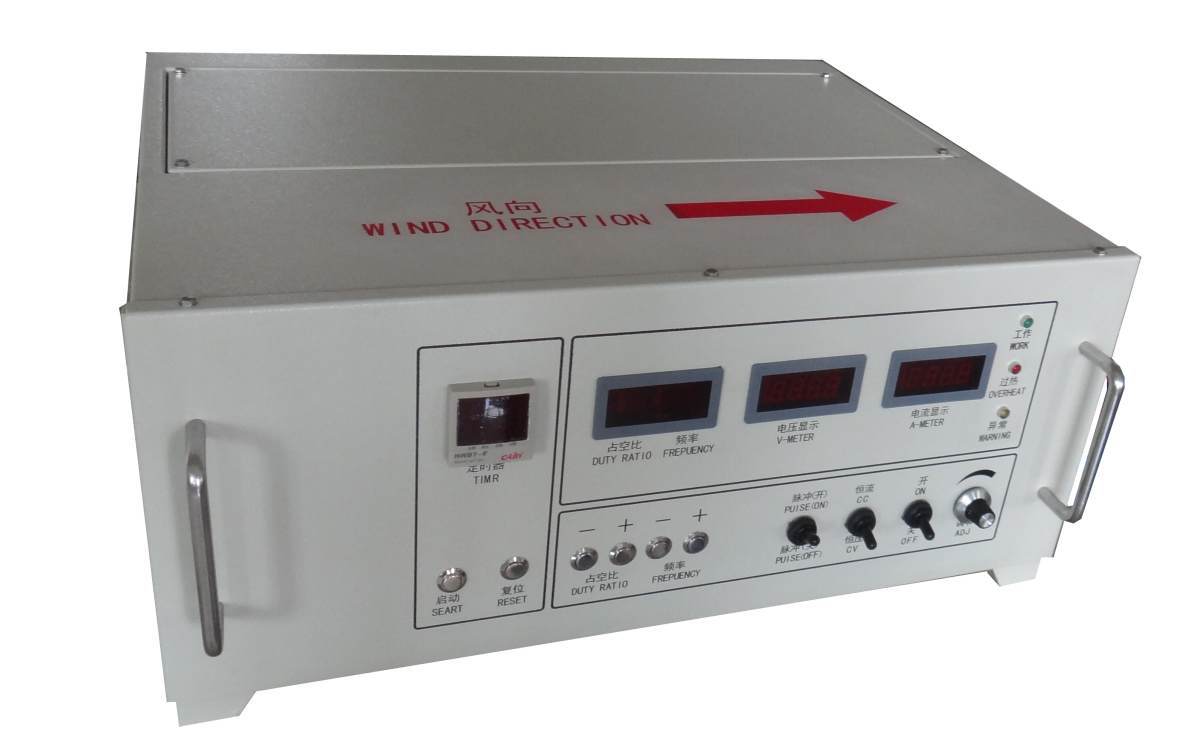

高频直流电源主回路的工作过程是输入电源先经预稳压电路进行初步交流稳压后,通过主工作变压器隔离整流变换成直流电源,再经过控制电路和单片微处理控制器的智能控制下对线性调整元件进行精细调节,使之输出高精度的直流电压源。

1、电源变压器及整流:将380V的交流电变换成所需的直流电。

2、预稳压电路:采用继电器元件或可控硅元件对输入的交流或直流电压进行预调整和初步稳压,从 而降低线性调整元件的功耗,提高工作效率.并确保输出电压源高精度和高稳定。

3、线性调整元件:对滤波后的直流电压进行精细调整,使输入电压达到所需要的值和精度要求。

4、滤波电路:对直流电源的脉动波,干扰,噪声进行最大限度的阻止,和吸收,从而保证直流电源的输出电压低纹波、低噪声、低干扰。

高频直流电源的电压反馈电路是工作在线性(放大)状态，开关电源是指用于电压调整的管子工作在饱和和截止区，即开关状态的。

高频直流电源一般是将输出电压取样然后与参考电压送入比较电压放大器，此电压放大器的输出作为电压调整管的输入，用以控制调整管使其结电压随输入的变化而变化，从而调整其输出电压，但开关电源是通过改变调整管的开和关的时间即改变占空比来改变输出电压的！

从其主要特点上看：高频直流电源技术很成熟，制作成本较低，可以达到很高的稳定度，波纹较小，自身的干扰和噪声都比较小，但因为工作在工频(50Hz),变压器的体积比较大,效率偏低(一般满载工作的效率只有80%左右)整体体积较大，显得较笨重.且输入电压范围要求高；而开关电源是工作的高频状态,变压器的体积比较小,相对比较轻便,但是输出纹波较高频直流电源要大,但因结构简单,成本低,效率高(市面上的开关电源的效率也可达90%以上)在很多场合已经替代了高频直流电源,是未来电源发展的趋势。----大功率直流电源厂家
